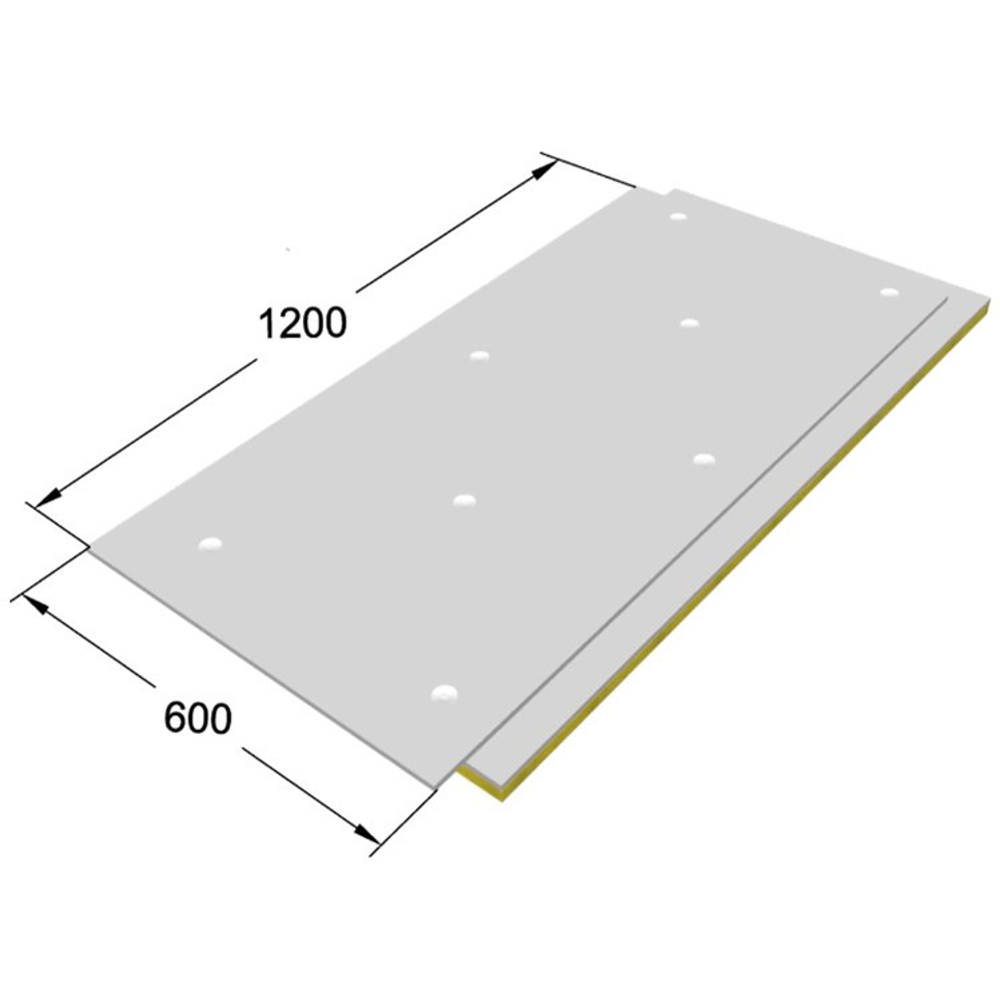

Сэндвич-панель звукоизоляционная ЗИПС-III-Ультра 1200х600х42 мм с комплектом крепежа
Панельная звукоизолирующая система ЗИПС-III-Ультра предназначена для дополнительной звукоизоляции стен и перекрытий. Преимущественно применяется в жилых помещениях: квартирах и коттеджах. Эффективна в отношении большинства бытовых шумов: речь, плач, лай собак, теле-радио аппаратура средней мощности, бытовой ударный шум. Рабочий диапазон системы составляет от 100 Гц.
Это бескаркасная система звукоизоляции 3-го поколения. Является самой эффективной в соотношении «толщина/результат» конструкцией для дополнительной звукоизоляции стен и потолков. Она применяется при строительстве и реконструкции зданий для увеличения звукоизоляции однослойных строительных конструкций: гипсовых, кирпичных и бетонных стен, перегородок, а также железобетонных перекрытий.

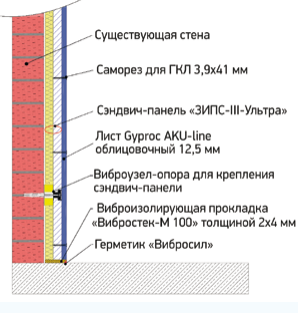

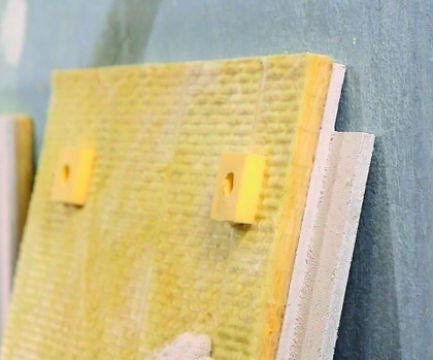

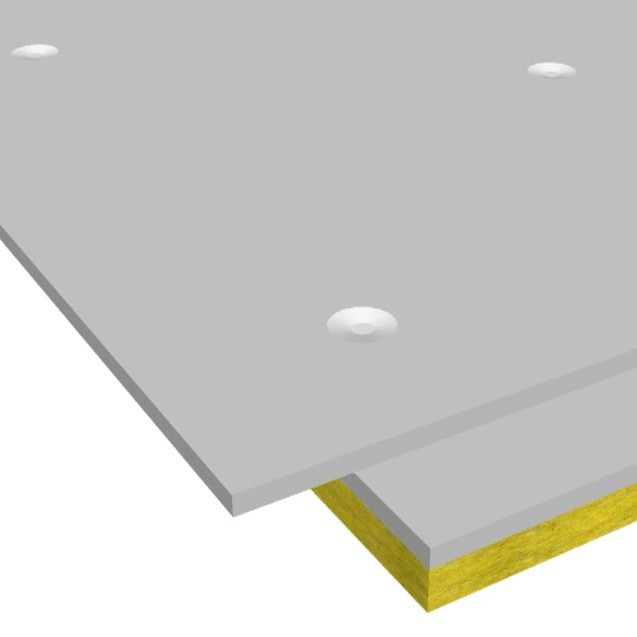

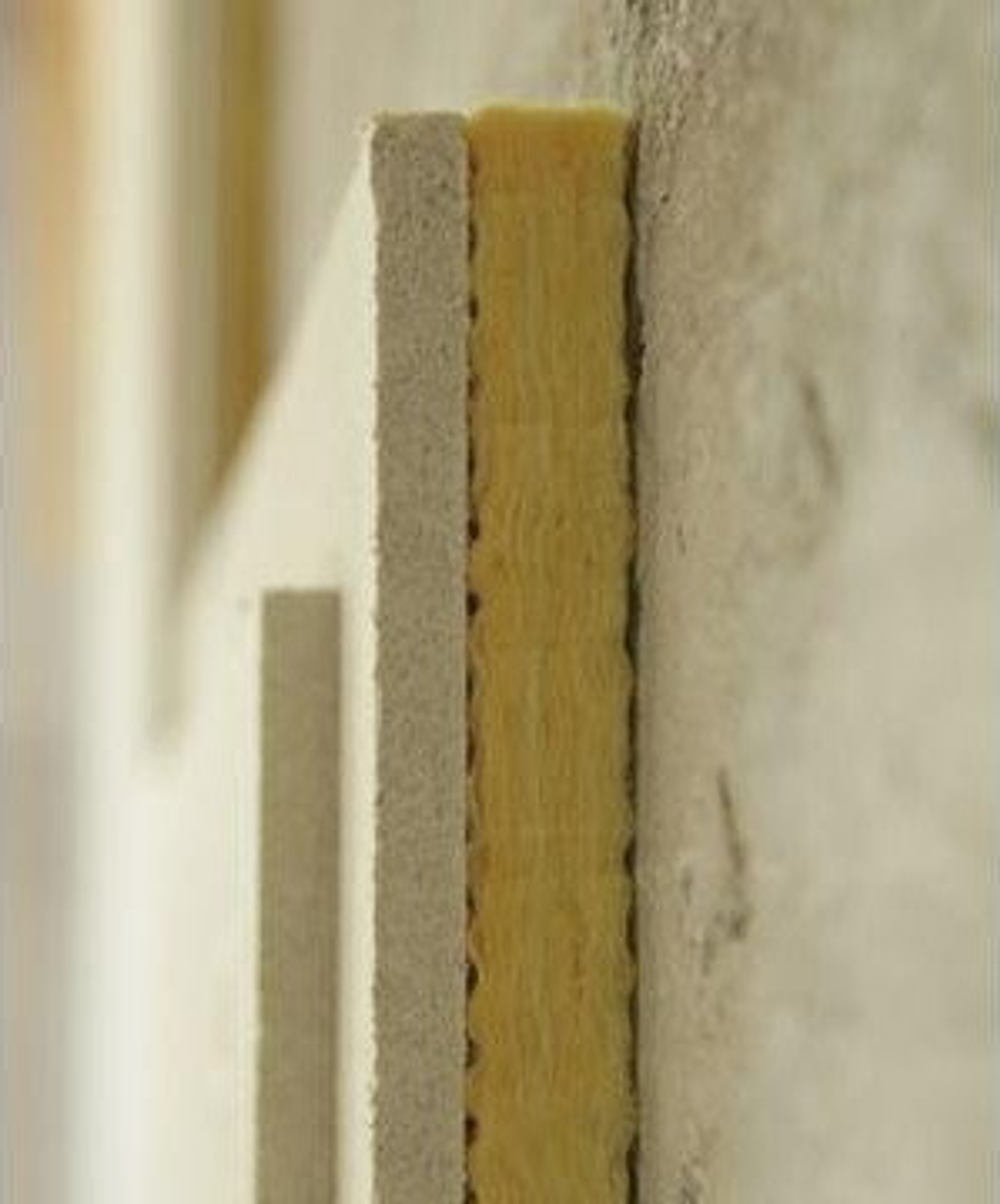

Панельная звукоизолирующая система ЗИПС-III-Ультра состоит из сэндвич-панелей толщиной 42,5 мм и специальных финишных гипсокартонных листов AKU-line 12,5 мм. Сэндвич-панель Ультра представляет собой комбинацию слоя ГВЛ и штапельного стекловолокна Шумостоп. Для опоры на стену или перекрытие в конструкции применяются восемь специальных виброизоляторов из материала Sylomer. В свободном состоянии данные опоры выступают более чем на 10 мм над плоскостью сэндвич-панели, но при монтаже они поджимаются и общая толщина системы вместе с финишным слоем гипсокартона равна 55 мм. Каждая сэндвич-панель содержит восемь виброизолирующих узлов крепления, посредством которых она монтируется к стенам или перекрытиям.
Особенности системы ЗИПС-III-Ультра:
- Панель запатентована (патент РФ № 2140498).
- Бескаркасное крепление к поверхности.
- Индекс дополнительной изоляции воздушного шума 11–13 дБ.
- Пазогребневое соединение сэндвич-панелей.
- Усовершенствованные виброизолирующие крепежные узлы.
- Возможность использования как в жилых, так и в нежилых помещениях.
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-III-Ультра: ΔRw = 11-13 дБ.
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.

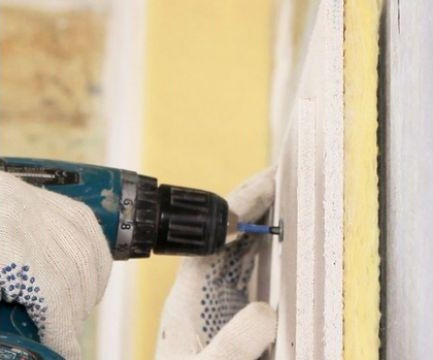

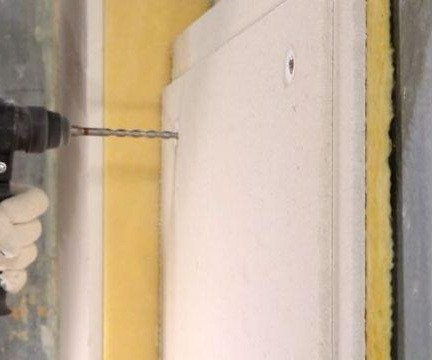

Панельная система ЗИПС-III-Ультра монтируется в строгом соответствии с Инструкцией по монтажу.
Изоляция воздушного шума
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-III-Ультра, дБ |
2,0 |
7,0 |
5,0 |
11,0 |
11,0 |
11,0 |
14,0 |
14,0 |
19,0 |
20,0 |
21,0 |
23,0 |
23,0 |
21,0 |
21,0 |
17,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-III-Ультра, дБ |
37,9 |
44,7 |
44,0 |
50,6 |
52,5 |
55,1 |
58,4 |
59,6 |
65,7 |
69,0 |
72,4 |
75,9 |
77,3 |
78,0 |
78,0 |
75,0 |
Комплектация:
- Саморез универсальный ∅5х90 мм - 8 шт.
- Дюбель универсальный Фишер ∅8х50 мм - 8 шт.
- Анкер металлический ∅8х72 мм - 2 шт.
- Анкер металлический ∅8х92 мм - 2 шт.
- Саморез по ГВЛ ∅3,9х30 мм - 10 шт.
- Саморез оксид ∅3.5х41 мм - 25 шт.
- Шайба увеличенная M5 - 8 шт.
- Шайба M8 - 2 шт.
