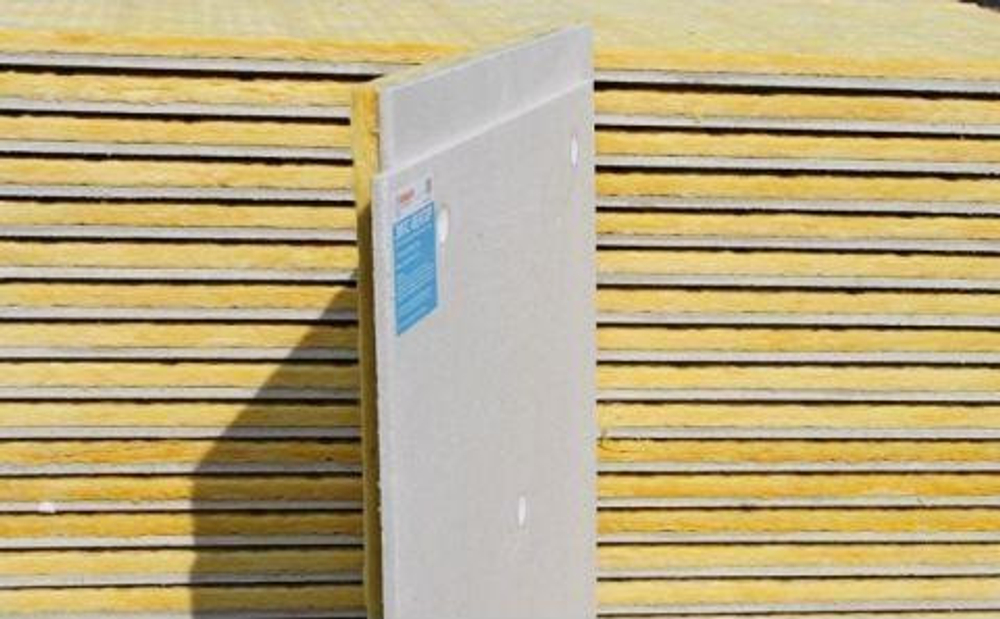

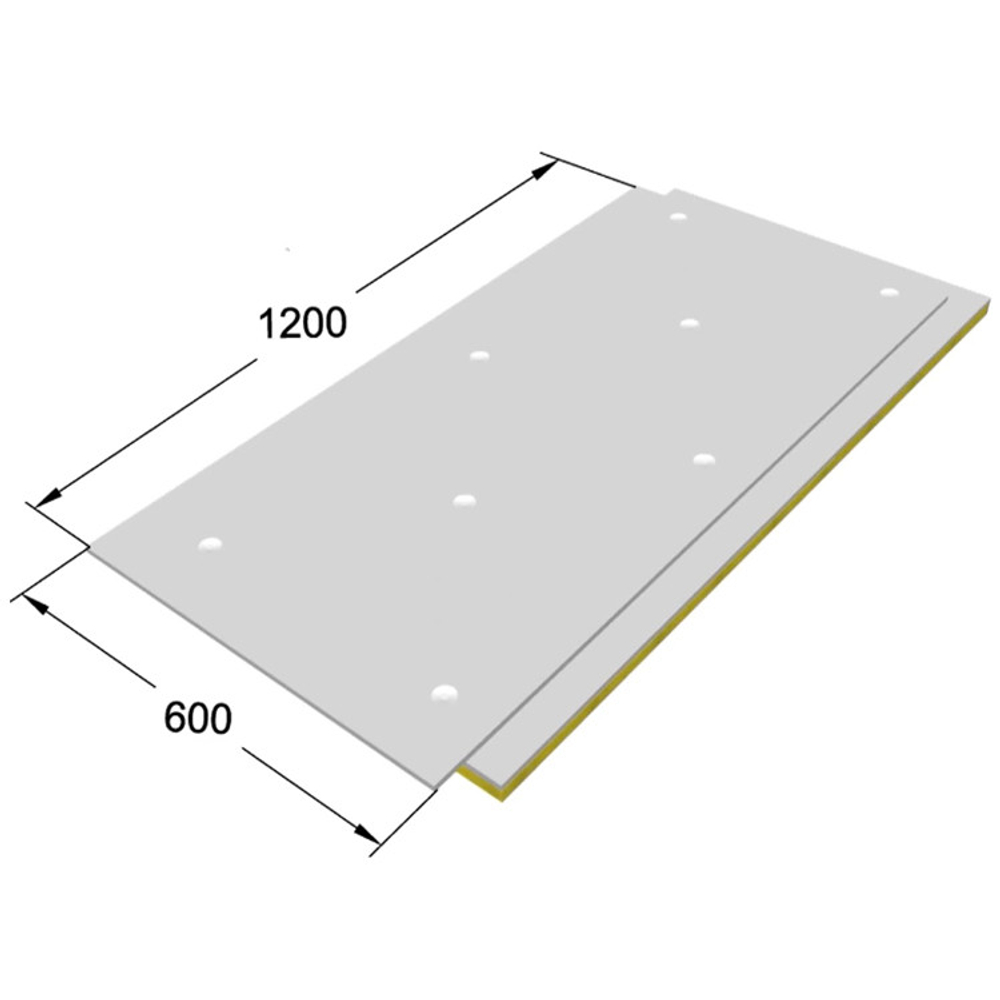

Сэндвич-панель звукоизоляционная ЗИПС-Вектор 1200х600х40 мм с комплектом крепежа
Звукоизолирующая панельная система начального уровня ЗИПС-Вектор чаще всего используется в жилых помещениях и успешно решает задачу защиты от повседневного бытового шума – разговоров соседей, собачьего лая, звука телевизоров и радиоприемников и т.п. (рабочий диапазон – от 125 Гц).
Сэндвич-панели ЗИПС-Вектор применяются для дополнительной звукоизоляции однослойных строительных конструкций: стен и перегородок из гипса, кирпича и бетона. Чаще всего используются в жилых помещениях (квартиры, коттеджи) для защиты от воздушного шума, проникающего в квартиру от соседей по этажу или с улицы.

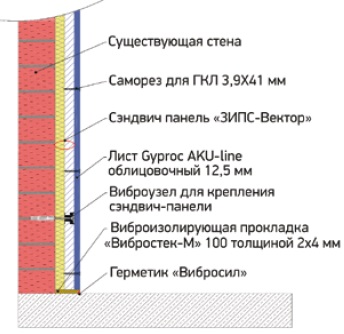

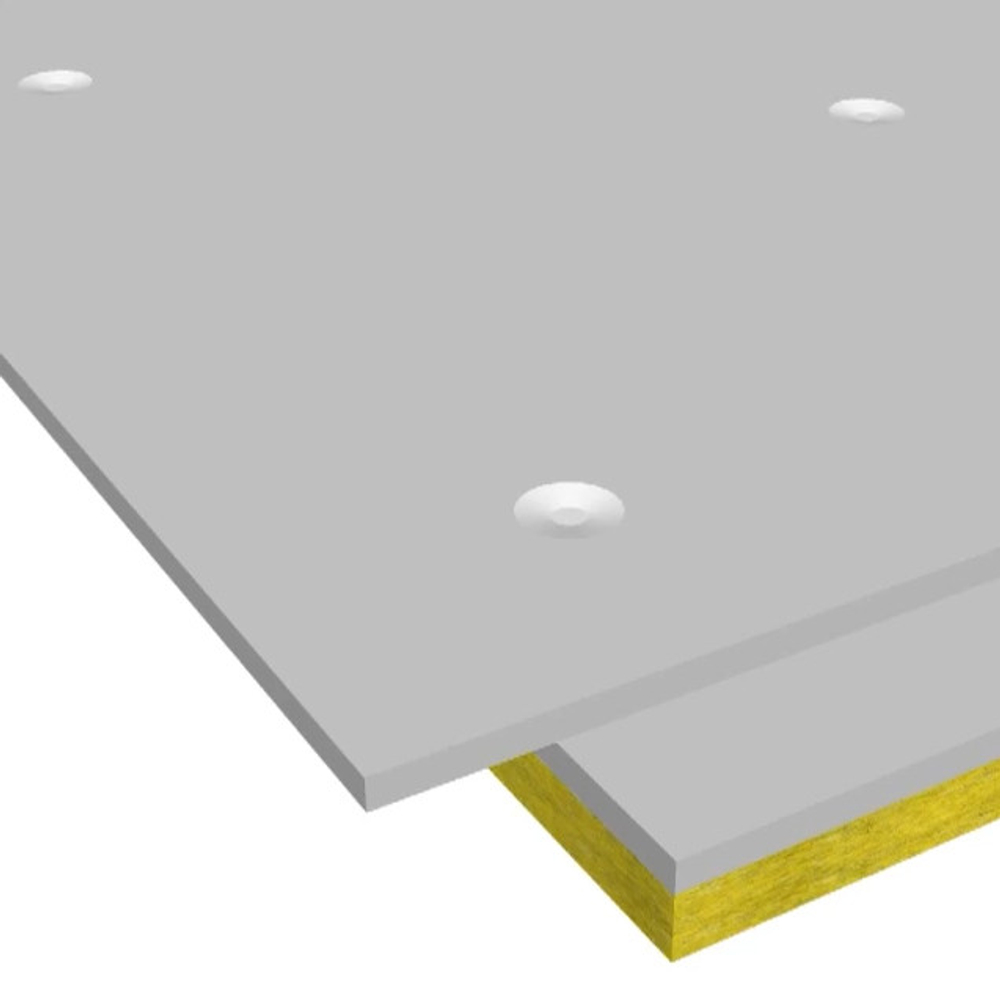

Звукоизолирующая система начального уровня ЗИПС-Вектор – это двухслойные сэндвич-панели (штапельное стекловолокно + гипсоволокнистый лист, обеспечивающий жесткость) толщиной 40 мм с встроенными виброузлами для крепления к несущей поверхности. Снаружи панели предполагают финишную облицовку 12,5-миллиметровыми гипсокартонными листами ГКЛ. Таким образом общая толщина звукоизолирующей конструкции составляет 52,5 мм. Также прилагается комплект крепежа для монтажа панели ЗИПС.
Сэндвич-панели ЗИПС-Вектор прошли необходимую сертификацию, отнесены к категории горючести Г1 (слабогорючие материалы), технические характеристики подтверждены лабораторными испытаниями. Материал проверен на множестве реальных объектов и отлично себя зарекомендовал.
Особенности системы ЗИПС-Вектор:
- Панель запатентована (патент РФ № 2140498).
- Крепление непосредственно к несущей поверхности.
- Высокие характеристики дополнительной звукоизоляции.
- Пазогребневое соединение сэндвич-панелей, не допускающее щелей.

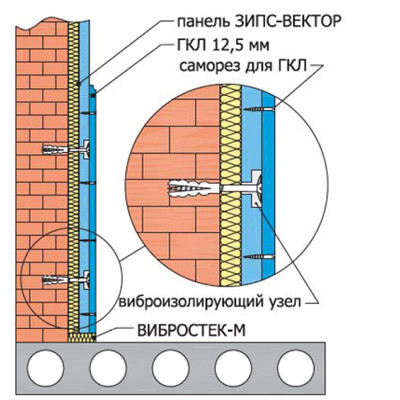

- Специальные виброизолирующие узлы крепления, которые препятствуют передаче звуковых волн от несущей конструкции на внешнюю поверхность панели.
Индекс дополнительной изоляции воздушного шума панельной системы ЗИПС-Вектор: ΔRw = 9-11 дБ.
Панели ЗИПС должны храниться в сухих закрытых помещениях, исключающих попадание на них атмосферных осадков. Панели укладываются на деревянные поддоны, доски или другие подкладочные материалы без провисания.
Панельная система ЗИПС-Вектор монтируется в строгом соответствии с Инструкцией по монтажу.
Изоляция воздушного шума
| Частота, Гц | 100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| значение дополнительной звукоизоляции при помощи панельной системы ЗИПС-Вектор, дБ | -3,0 | 4,0 | 6,0 | 9,0 | 13,0 | 13,0 | 18,0 | 16,0 |
18,0 |
16,0 | 17,0 | 14,0 | 20,0 | 20,0 | 19,0 | 17,0 |
| суммарная звукоизоляция кирпичной перегородки толщиной 120 мм, облицованной панельной системой ЗИПС-Вектор, дБ | 37,0 | 37,0 | 46,0 | 47,0 | 52,0 | 53,0 | 58,0 | 62,0 | 66,0 | 68,0 | 72,0 | 74,0 | 79,0 | 82,0 | 82,0 | 82,0 |
Комплектация:
- Саморез универсальный ∅5х90 мм - 8 шт.
- Дюбель универсальный Фишер ∅8х50 мм - 8 шт.
- Анкер металлический ∅8х72 мм - 2 шт.
- Анкер металлический ∅8х92 мм - 2 шт.
- Саморез по ГВЛ ∅3,9х30 мм - 10 шт.
- Саморез оксид ∅3.5х41 мм - 25 шт.
- Шайба увеличенная M5 - 8 шт.
- Шайба M8 - 2 шт.
