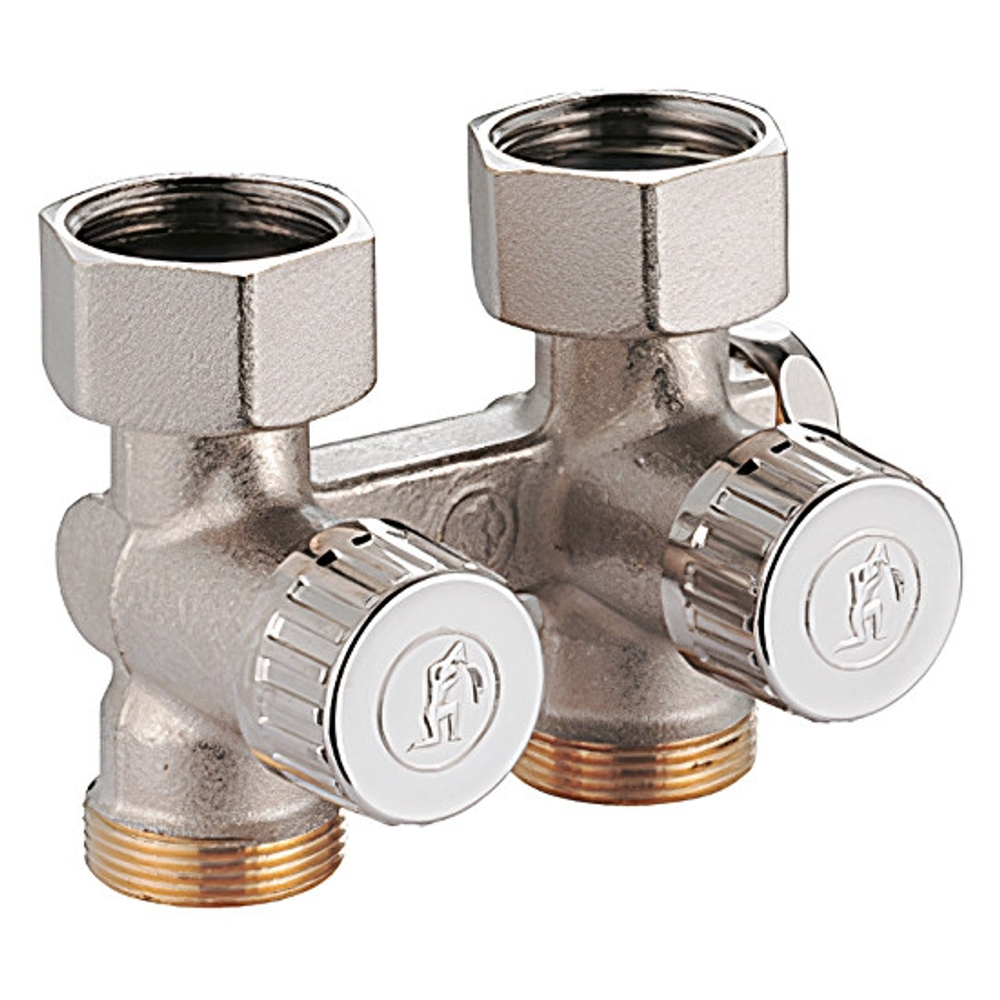

Узел нижнего подключения Giacomini R383X012 Ду 15 Ру10 1/2x3/4 дюйма прямой
Узел нижнего подключения приборов отопления Giacomini R383X012 предназначен для подключения отопительных приборов с нижним расположением присоединительных штуцеров с межосевым расстоянием 50 мм к разводящим трубопроводам горизонтальных одно- или двухтрубных систем отопления. С помощью узла для нижнего подключения можно отключить отопительный прибор для его демонтажа или технического обслуживания без опорожнения всей системы отопления. Для опорожнения отдельного отопительного прибора необходимо использовать специальный сливной кран (R701). Сливной кран для опорожнения отопительного прибора является дополнительной принадлежностью и в комплекте с узлом нижнего подключения не поставляется. Узлы изготавливаются в прямом и угловом исполнении. С помощью специальных переходников возможно подключение к штуцерам отопительного при бора с внутренней резьбой G 1/2 или наружной резьбой G 3/4. Переходники являются самоуплотняющимися. Переключение для работы в однотрубной или - двухтрубной системах производится вращением затвора байпаса. Отключение прибора отопления осуществляется запорно-регулировочными вентилями, путем полного их закрытия вращением по часовой стрелке. Регулирование (балансировка) прибора отопления осуществляется частичным перекрытием запорно-регулировочных вентилей на необходимую величину согласно проекту (расчету). Узел может соединяться с медными, стальными, полимерными или металлополимерными трубами системы отопления с помощью адаптеров.
Технические данные узла нижнего подключения Giacomini R383X012:
- Максимальная рабочая температура: 110 °с.
- Максимальное рабочее давление: 1 мпа (10 бар).
- Поверхность корпуса: никелированная.
- Межосевое расстояние патрубков: 50 мм.
- Расход через клапан 100%.
- Равнозначность патрубков входа и выхода.
- Соединения для подключения стальных панельных радиаторов с уплотнительным кольцом из EPDM.
- Соединения для подключения контура с базовым адаптером 18 мм или типа «евроконус» 3/4”.
- Отсечные и регулировочные клапаны, регулируемые с помощью шестигранного ключа на 6 мм.
